Artsen Plus 500P应用于履带架焊接


产品

履带吊是履带起重机的简称,靠履带行走的吊车。履带吊车起重量大,可以吊重行走,具有较强的吊装能力,拆装麻烦,适合大型工厂,在厂区内工作。英文名crawler crane。 履带吊与汽车起重机相比.履带吊起重吨位大、起重高度大、幅度大、转弯半径小并能载重行车,对地面的要求较底,因此被广泛地运用于港口、石油化工、桥梁建设。

履带吊由动力装置、工作机构以及动臂、转台、底盘等组成。动臂为多节组装桁架结构,调整节数后可改变长度,其下端铰装于转台前部,顶端用变幅钢丝绳滑轮组悬挂支承,可改变其倾角;转台通过回转支承装在底盘上,可将转台上的全部重量传递给底盘,其上装有动力装置、传动系统、卷扬机、操纵机构、平衡重和机棚等;底盘包括行走机构和行走装置:前者使起重机作前后行走和左右转弯;后者由履带架、驱动轮、导向轮、支重轮、托链轮和履带轮等组成。动力装置通过垂直轴、水平轴和链条传动使驱动轮旋转,从而带动导向轮和支重轮,使整机沿履带滚动而行走。

履带架基本都由高强钢焊接组成,板厚在10-50㎜不等,焊接部件的制造质量直接影响到产品的质量、性能及可靠性。


图1  履带起重机


客户

中联重科股份有限公司创立于1992年,主要从事工程机械、农业机械等高新技术装备的研发制造。20多年的创新发展,使中联重科逐步成长为一家全球化企业,主导产品覆盖10大类别、56个产品系列,600多个品种。中联重科先后实现深港两地上市,成为业内首家A+H股上市公司。目前,公司积极推进战略转型,打造集工程机械、农业机械和金融服务多位一体的高端装备制造企业。中联重科已覆盖全球100余个国家和地区,在“一带一路”沿线均有市场布局。产品远销中东、南美、非洲、东南亚、俄罗斯以及欧美、澳大利亚等高端市场。公司在东亚、东南亚、欧洲等全球近20个国家建有分子公司,在意大利、德国、巴西、印度、白俄罗斯投资建有工业园,在土耳其、沙特拟新建工厂,并在全球设立50多个常驻机构。以阿联酋、巴西为中心,正逐步建立全球物流网络和零配件供应体系。

中联重科上市以来,在上海、深圳上市公司综合绩效排名前列,中联重科凭借优异的公司治理,多次捧得“金圆桌”最佳董事会奖;2016年,中联重科持续转型变革,发展成果获得国际国内高度认可,获波士顿咨询公司发布的2018“全球挑战者”百强企业。2018年,中联重科荣登亚洲品牌500强第129位。

对于中联重科的发展成就,党和国家领导人给予了高度评价,习近平、李克强、张德江、俞正声、王岐山等国家领导人亲临公司视察,在肯定成绩的同时,也对公司发展寄予了殷切期望。中联重科将持续推进“变革”和“国际化”,在不断变化的行业格局中实现稳健高速发展,打造装备制造的世界级企业!


现场问题

底盘履带架是由上盖板、腹板、底板等焊接而成的封闭箱型与腹板混合结构。履带架与车架采用动力销轴连接,并安装行走机构,用以承受整机的自重和作业载荷,因此要求履带架结构要具有足够的刚度、强度以及精准的结构尺寸。履带架主体结构采用Q550高强钢板制作,厚度为30mm~50mm之间,客户对焊接提出以下要求:

1)低飞溅,尽可能的提高焊接效率, 减少打磨工序。

2)电弧能量集中,防止部件产生大的形变,保证部件尺寸满足设计要求。

3)Q550材质对焊接热输入敏感,因此在焊接时应严格控制热输入,防止母材性能降低,带来安全隐患。

4)焊缝成型美观,外观圆滑饱满,避免应力集中,熔深超过2mm。

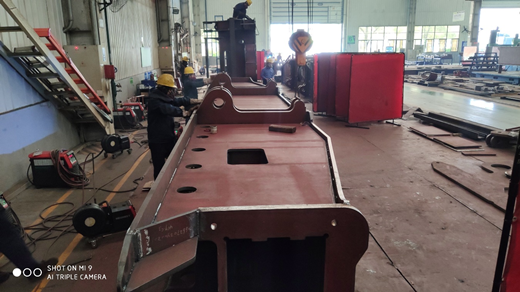

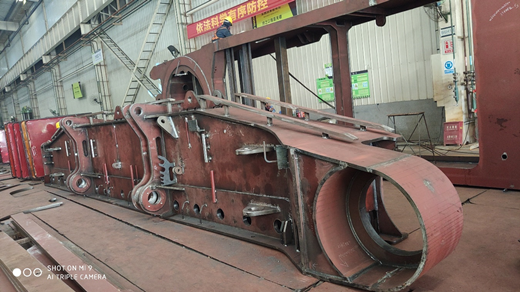

图2  履带架

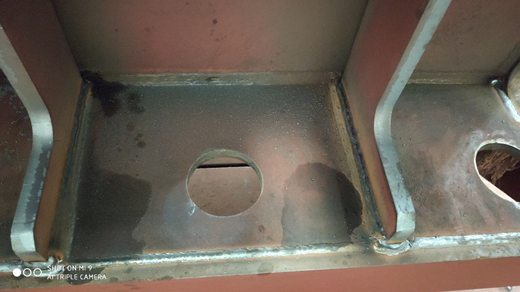

图3  工件


天博推荐焊接设备及方案

针对客户实际情况,推荐天博Artsen Plus 500P焊机,采用短路直流工艺。Artsen Plus 500P是一款全数字高频智能逆变焊机,可进行碳钢、不锈钢等材质的直流、脉冲的全位置焊接。此款焊机有以下优点可以解决客户问题:

1)高速数字控制,逆变频率达到100KHz,可对熔滴过渡状态进行精细化控制,焊接稳定,几乎无飞溅。

2)内置专家焊接数据库,一元化调节,参数自动关联,可获得良好的焊接效果。

3)送丝机采用高性能数字电机、 码盘反馈、四轮送丝和精确送丝机构来确保送丝稳定性,进而保证良好的焊接。

4)焊机采用防雷击和浪涌设计,防电磁干扰。焊机出厂前,均需要经过可靠性测试,稳定可靠。

5)起弧、收弧参数开放可调,保证整体焊缝圆滑饱满。


图4  短弧脉冲

图5  标准脉冲

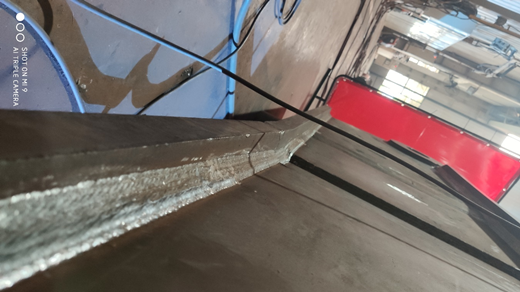

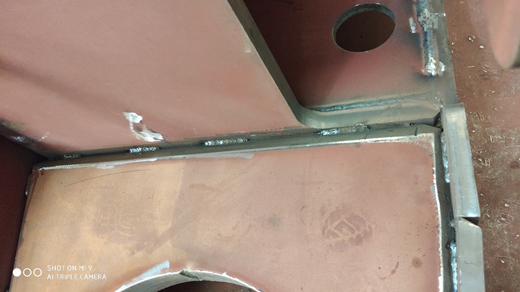

图6  焊缝


效果对比

采用天博Artsen PLUS 500Q焊接,达到客户满意效果。低飞溅,大大减少了后续的打磨工序,焊缝成型美观,无咬边,表面成型均匀一致,颜色呈白亮色,合格率99.5%。电弧能量集中,热输入低,配合正确合适的焊接工序,变形量极低,满足整体尺寸要求。


应用

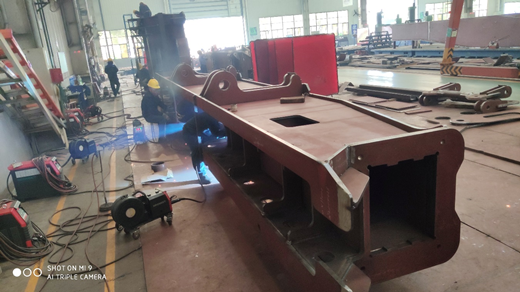

图7  现场应用

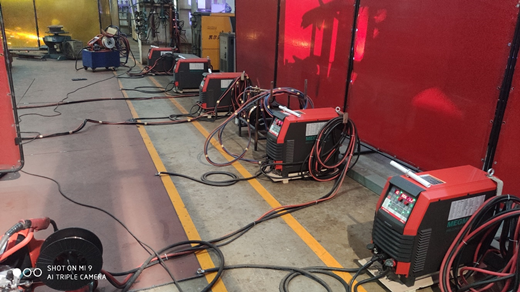

图8  现场应用
